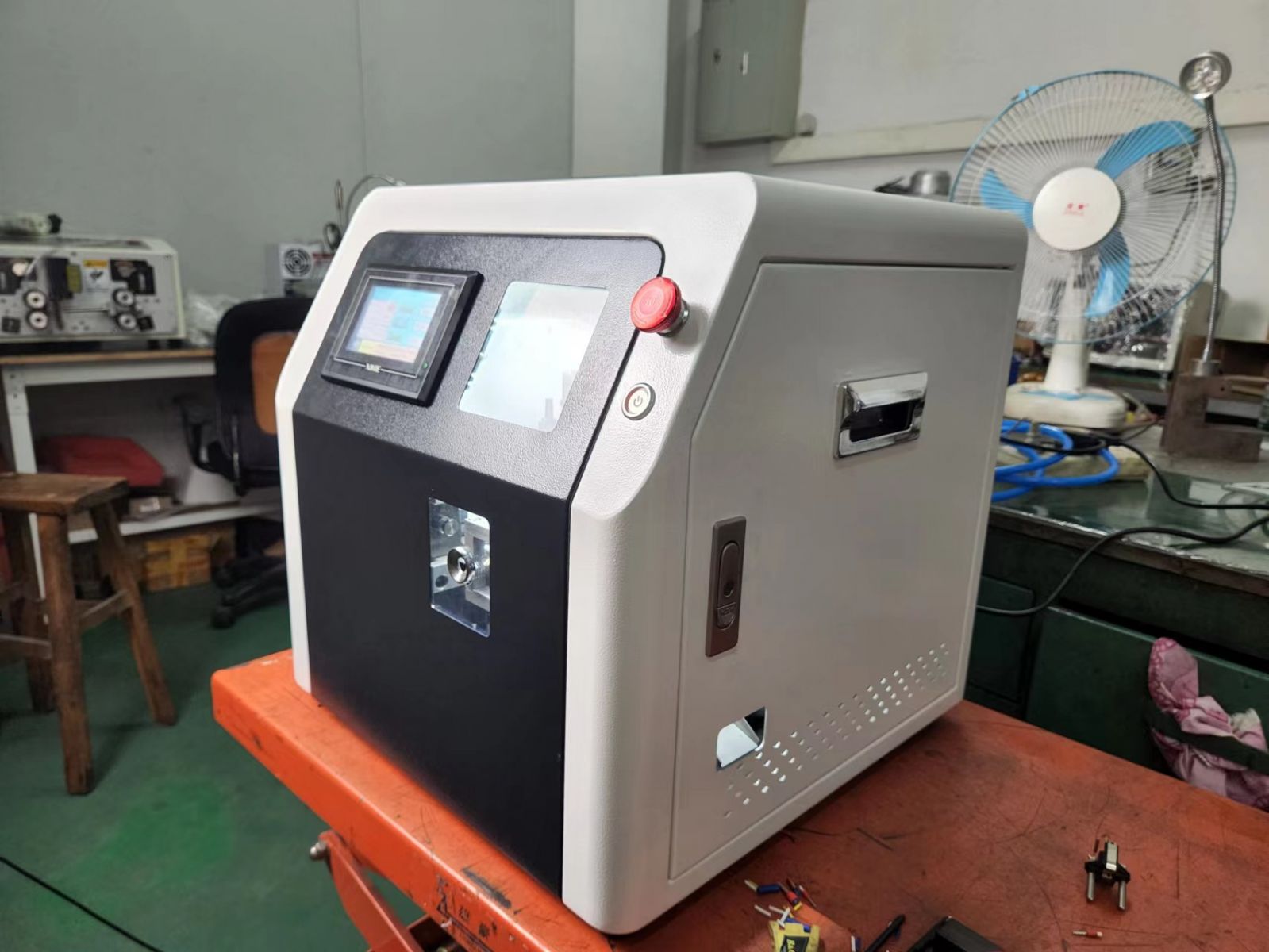

Máy Tuốt Dây Dập Cos Ferrule Tự Động HS-AF02N

Máy tuốt dây dập cos ferrule tự động HS-AF02N là thiết bị chuyên dùng để tuốt vỏ và ép đầu cốt ống ferrule cho dây điện có tiết diện tham khảo từ 0,25–2,5 mm². Máy còn được gọi là máy dập cốt ống, máy bấm cos kim, máy ép cos ferrule hoặc máy tuốt dây bấm đầu cốt tự động.

Người vận hành đưa đầu dây vào vị trí làm việc; máy thực hiện chu trình tuốt vỏ, cấp ferrule và dập cốt theo cấu hình đã cài đặt. HS-AF02N phù hợp với xưởng làm tủ điện, dây điều khiển, dây tín hiệu và bộ dây wire harness cần gia công đầu dây lặp lại.

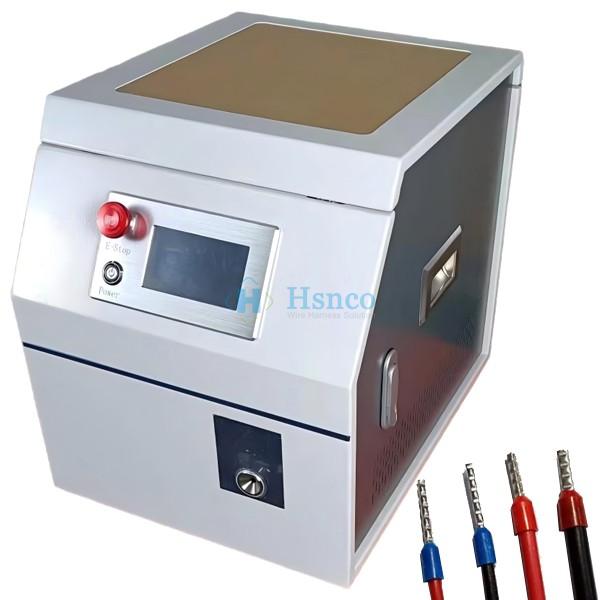

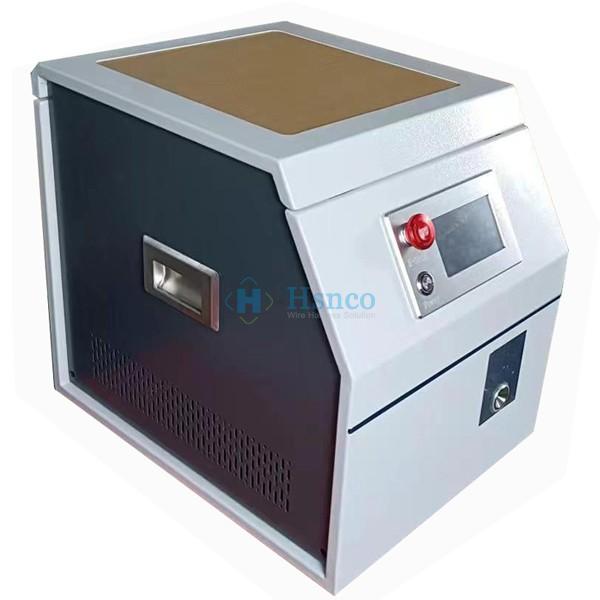

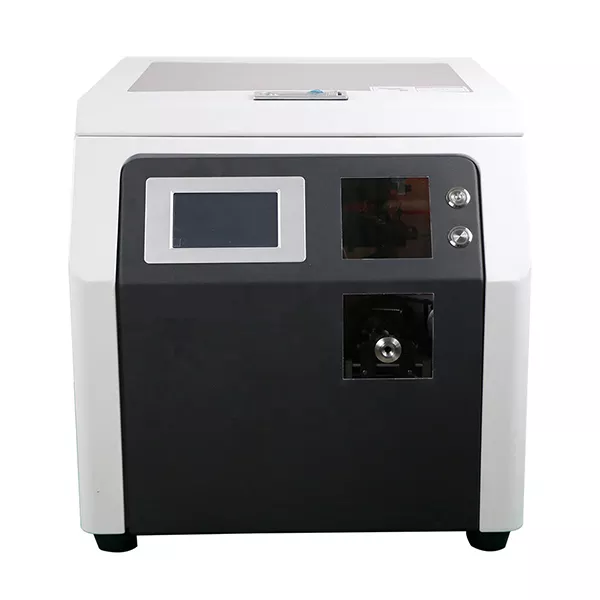

Máy tuốt dây và dập cos ferrule tự động HS-AF02N

Video máy dập cốt ống ferrule tự động HS-AF02N

Video thực tế quá trình tuốt dây, cấp đầu cốt và dập cos ferrule bằng máy HS-AF02N.

Xem video HS-AF02N trên YouTube

Chức năng của máy HS-AF02N

• Tuốt phần vỏ cách điện tại đầu dây.
• Tự động cấp đầu cốt ống ferrule vào vị trí làm việc.
• Đưa phần lõi dây đã tuốt vào đầu cốt.
• Dập và định hình ferrule theo bộ khuôn của máy.
• Gia công dây 0,25–2,5 mm² theo cấu hình tiêu chuẩn.
• Thực hiện chu trình lặp lại sau khi người vận hành đưa dây vào.
• Ứng dụng cho dây tủ điện, dây điều khiển và dây tín hiệu.

Ưu điểm của máy dập cos ferrule tự động

Tích hợp tuốt dây, cấp cốt và dập ferrule

HS-AF02N kết hợp các bước chuẩn bị đầu dây trên cùng một thiết bị. Giải pháp này giúp giảm thao tác tuốt dây bằng máy riêng, lấy ferrule bằng tay và chuyển sang công đoạn dập độc lập.

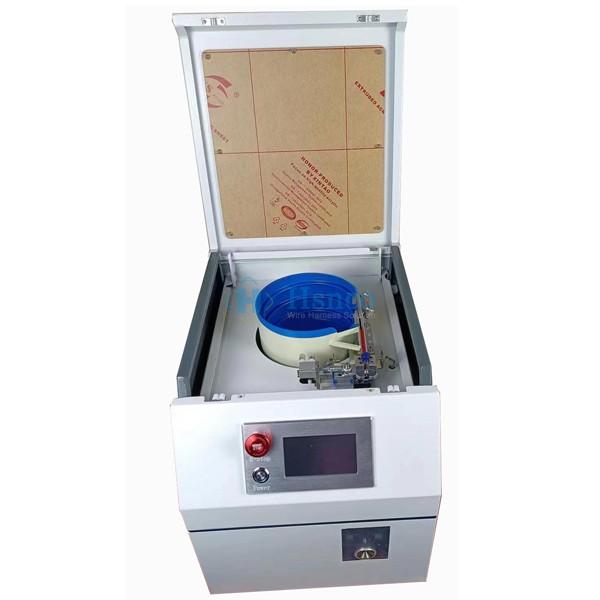

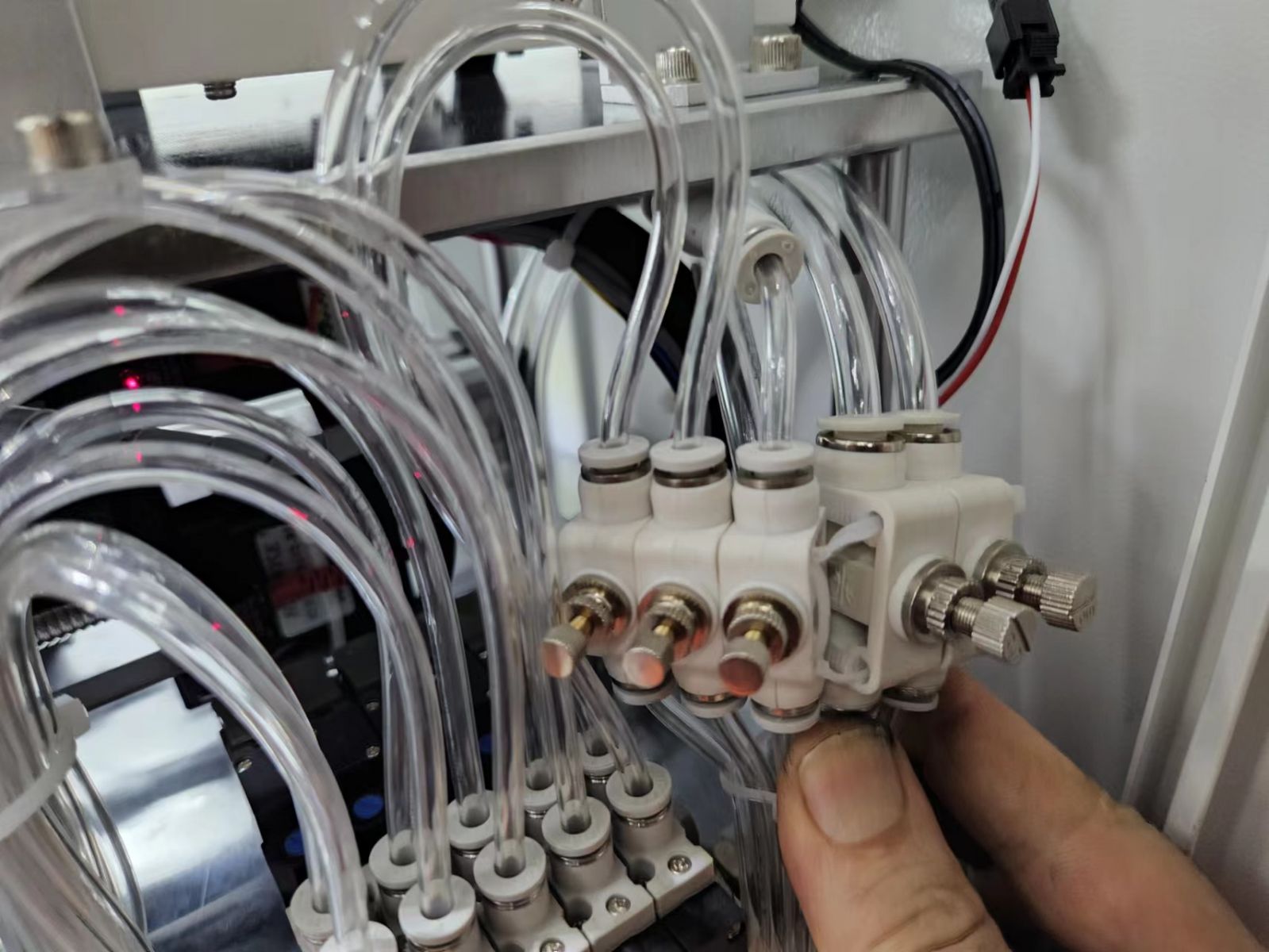

Cấp đầu cốt ferrule tự động

Hệ thống cấp cốt đưa ferrule đến vị trí dập theo chu trình của máy. Kích thước, hình dạng và cách cấp đầu cốt cần phù hợp với cấu hình thiết bị.

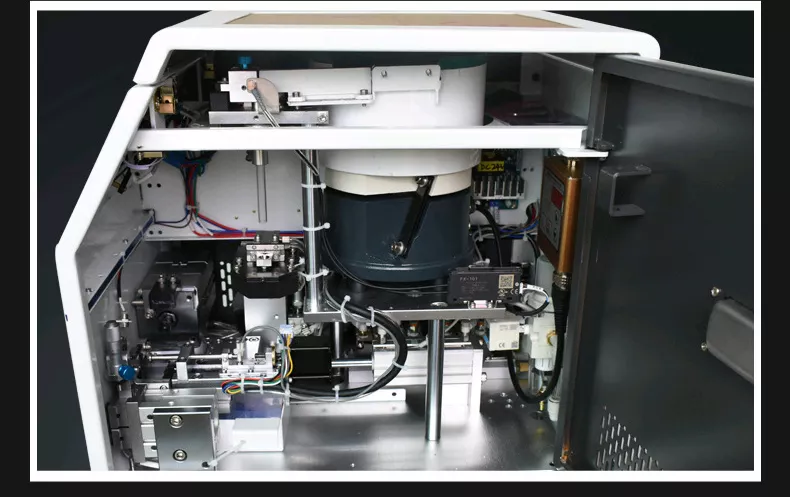

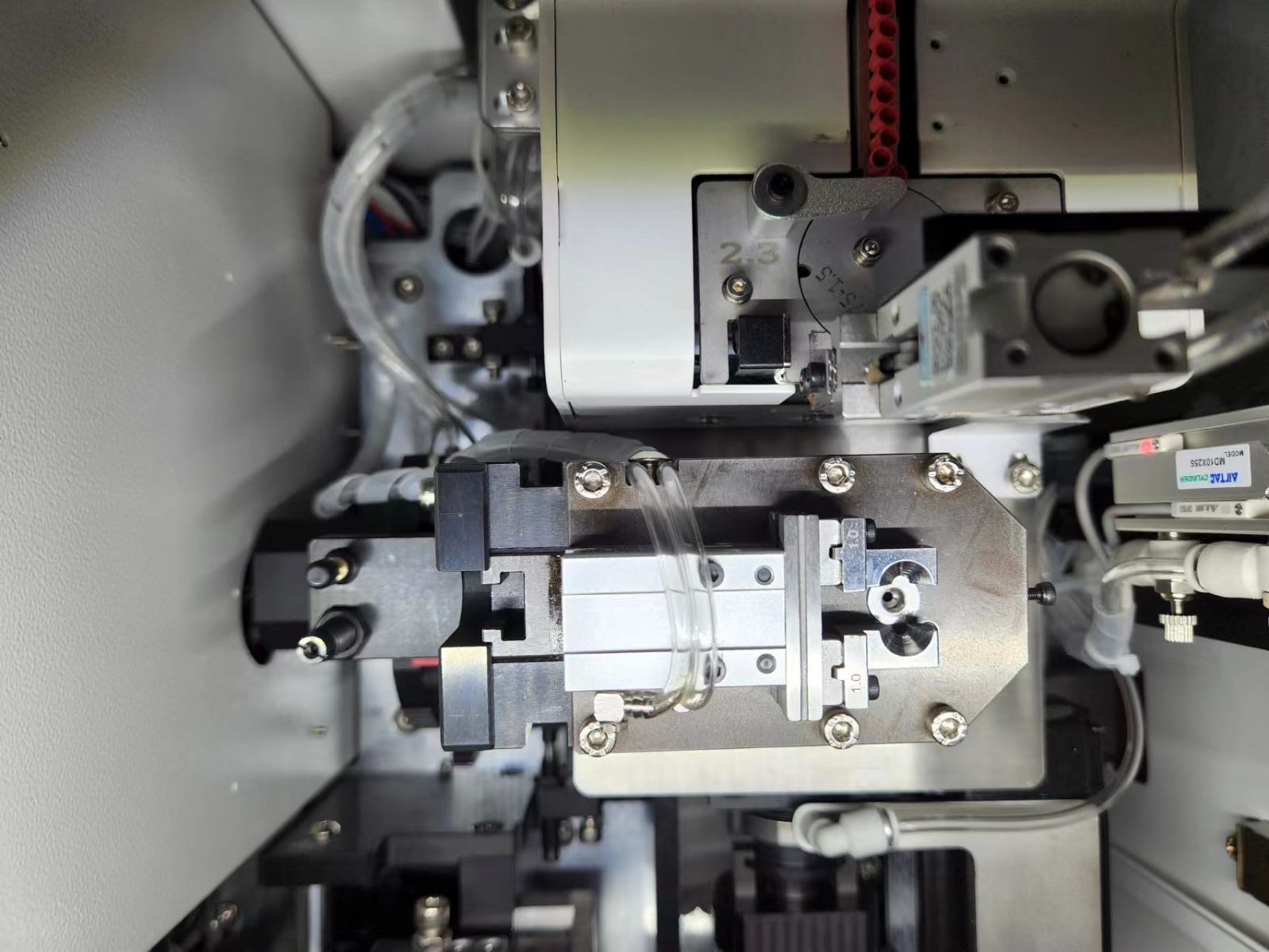

Cụm cấp đầu cốt ferrule tự động của máy HS-AF02N

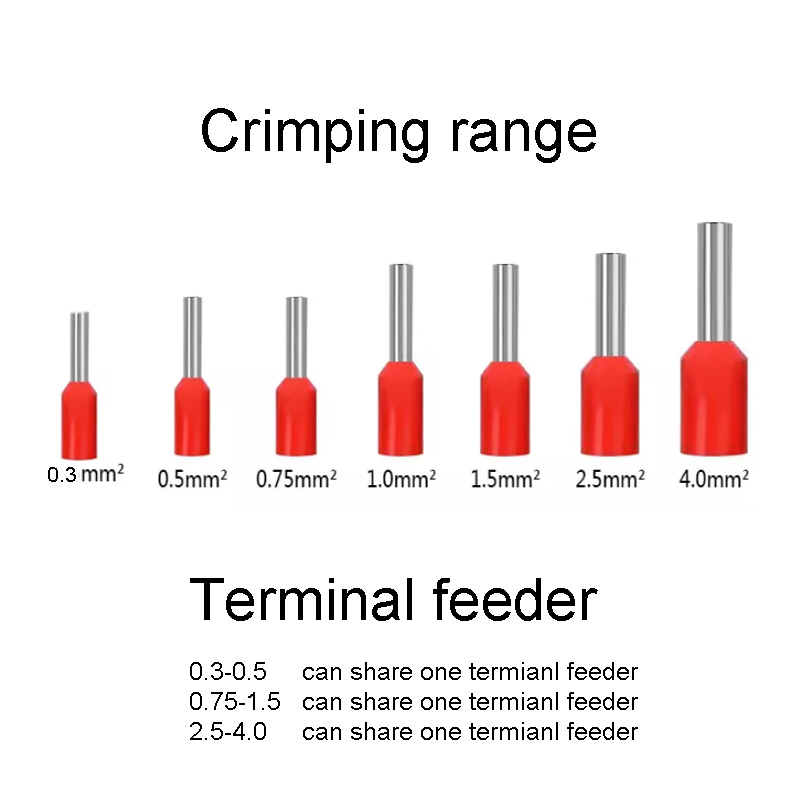

Gia công dây 0,25–2,5 mm²

Máy phù hợp với dây có tiết diện tham khảo từ 0,25–2,5 mm². Khả năng thực tế phụ thuộc vào đường kính ngoài, vật liệu vỏ, cấu tạo lõi và kích thước ferrule.

Giảm thao tác thủ công

Chu trình tuốt, cấp cốt và dập được thực hiện trên một máy, giúp người vận hành giảm số bước cầm nắm đầu cốt và di chuyển bán thành phẩm.

Phù hợp sản xuất lặp lại

HS-AF02N phù hợp với sản phẩm có quy cách dây và ferrule tương đối ổn định. Khi đổi tiết diện dây hoặc kích thước ferrule, người vận hành cần thay đổi cấu hình và dập thử trước khi sản xuất hàng loạt.

Đầu cốt ferrule là gì?

Ferrule là đầu cốt dạng ống dùng để gom và bảo vệ phần lõi của dây điện nhiều sợi trước khi đấu vào terminal block, cầu đấu, contact hoặc thiết bị điện. Ferrule giúp các sợi đồng được giữ gọn và thuận tiện hơn trong quá trình đấu nối.

Đầu cốt ferrule có nhiều kích thước và cấu tạo khác nhau. Việc lựa chọn cần căn cứ vào tiết diện dây, chiều dài tuốt, chiều dài ống kim loại và yêu cầu của vị trí đấu nối.

Cụm tuốt vỏ dây điện trước khi dập đầu cốt ferrule

Nguyên lý hoạt động của máy HS-AF02N

1. Chuẩn bị dây điện và đầu cốt ferrule phù hợp.
2. Đưa ferrule vào hệ thống cấp cốt của máy.

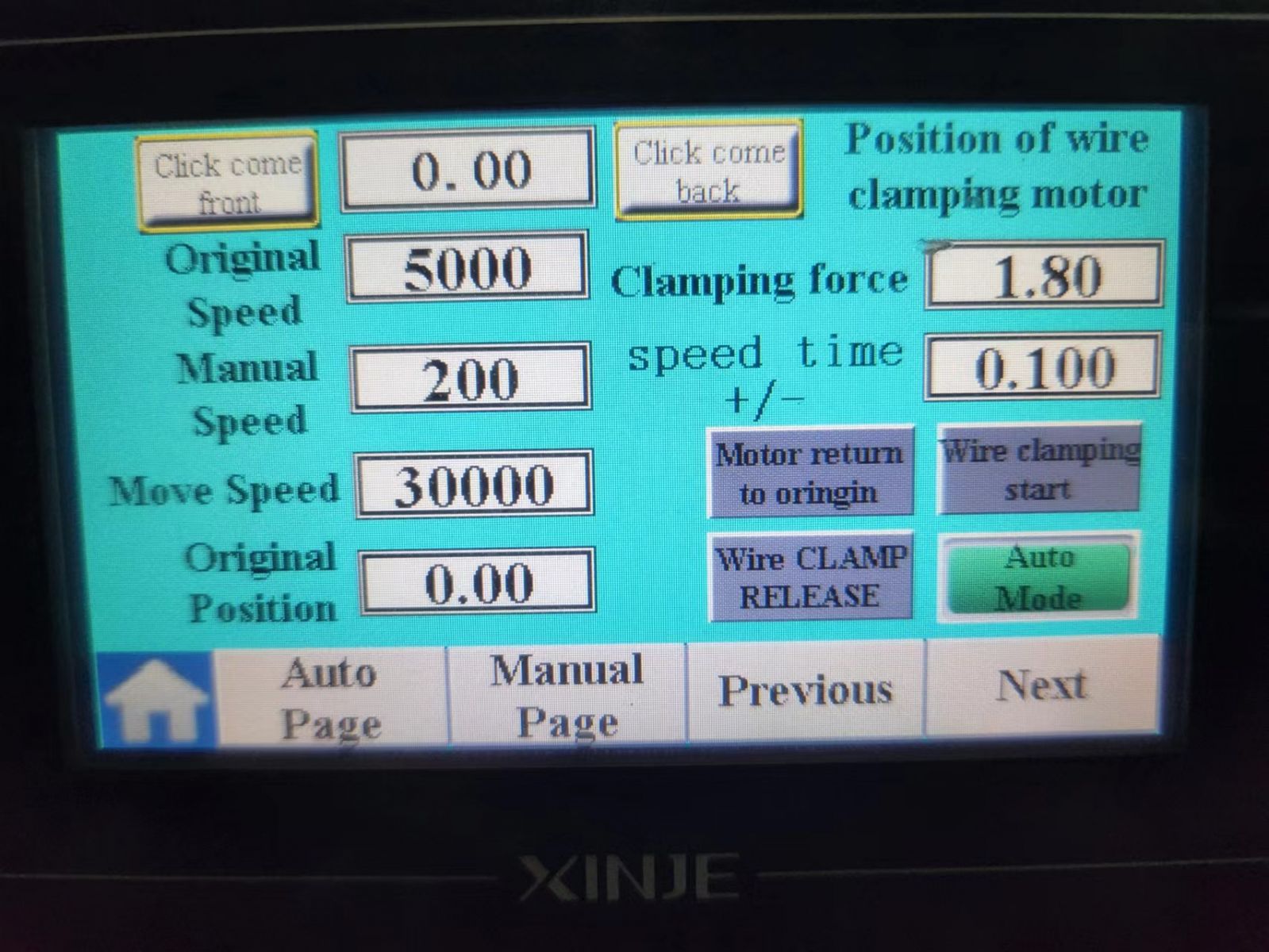

3. Cài đặt hoặc căn chỉnh máy theo tiết diện dây và kích thước cốt.
4. Người vận hành đưa đầu dây vào vị trí làm việc.
5. Máy tuốt phần vỏ cách điện theo chiều dài đã thiết lập.
6. Ferrule được cấp đến vị trí dập.
7. Phần lõi dây được đưa vào ferrule và máy thực hiện chu trình ép.
8. Người vận hành lấy sản phẩm ra và kiểm tra thành phẩm.

Trình tự có thể thay đổi theo cấu hình thực tế. Cần kiểm tra chiều dài tuốt, độ sâu luồn dây, hình dạng mối ép và lực giữ trước khi sản xuất hàng loạt.

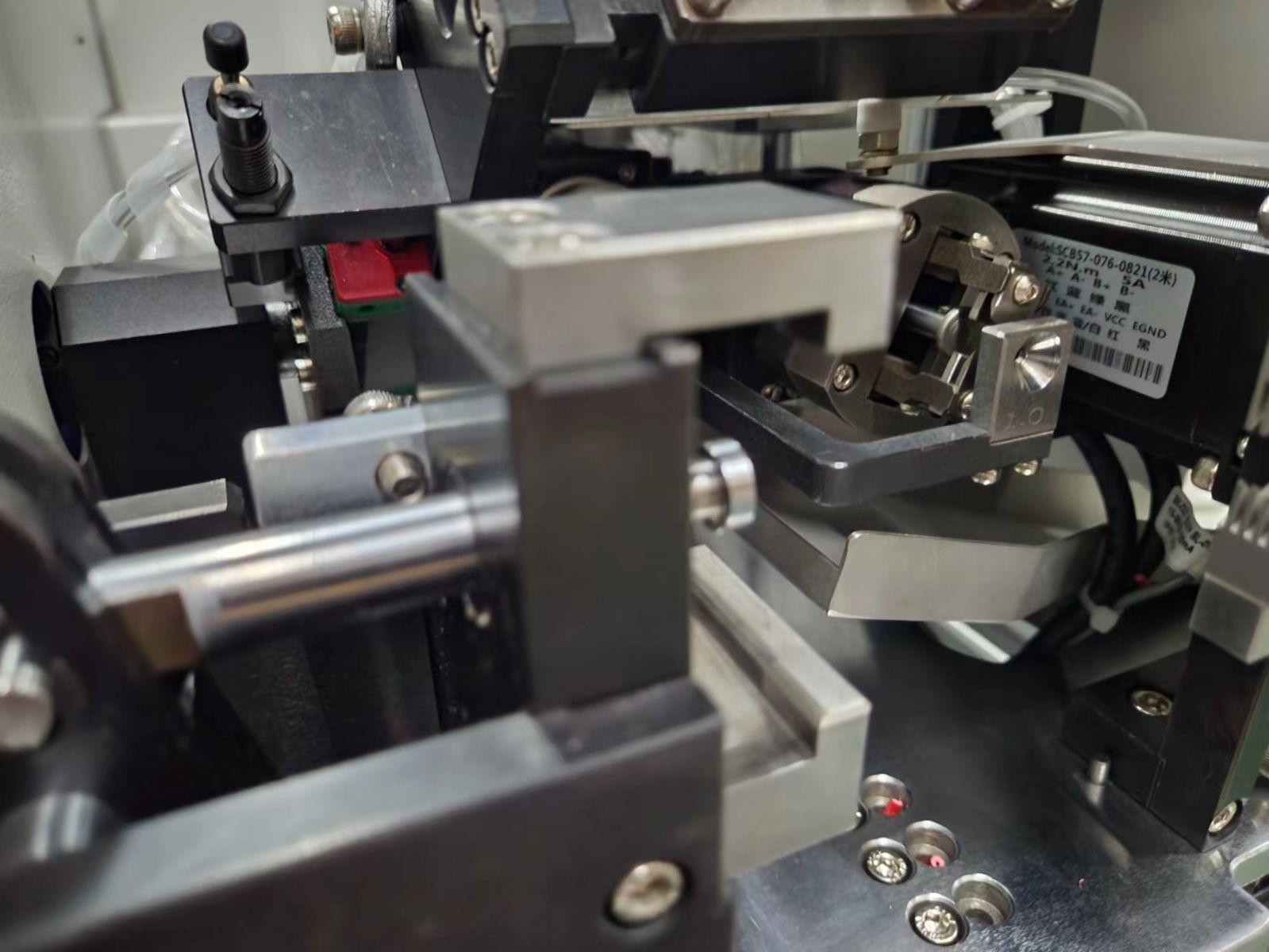

Cụm dập và định hình đầu cốt ống ferrule

Thông số kỹ thuật máy HS-AF02N

Lưu ý: Khả năng gia công thực tế phụ thuộc vào dây, vật liệu vỏ, kích thước ferrule, chiều dài tuốt và tiêu chuẩn thành phẩm. Khách hàng nên gửi mẫu dây và cốt để test trước khi xác nhận.

Ứng dụng của máy dập cốt ống ferrule

• Gia công dây điện dùng trong tủ điện.
• Dây đấu cầu đấu và terminal block.
• Dây điều khiển và dây tín hiệu.
• Dây điện trong máy móc công nghiệp.
• Dây điện cho thiết bị điện – điện tử.
• Bộ dây wire harness cần bấm đầu cốt ferrule.

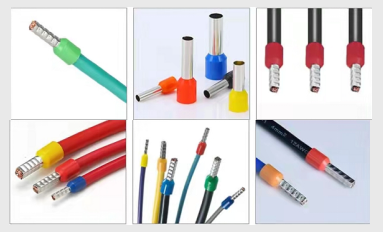

Mẫu dây sau khi tuốt và dập đầu cốt ferrule

Những thông tin cần cung cấp khi lựa chọn máy

• Tiết diện dây hoặc kích thước AWG.
• Đường kính ngoài và vật liệu vỏ dây.
• Cấu tạo lõi và số lượng sợi đồng.
• Kích thước, mã hoặc mẫu ferrule thực tế.
• Chiều dài tuốt theo yêu cầu.
• Hình dạng mối ép mong muốn.
• Tiêu chuẩn lực giữ hoặc lực kéo nếu có.
• Sản lượng dự kiến theo giờ hoặc theo ngày.

Quy trình test mẫu tại HSNCO

1. Tiếp nhận dây điện, ferrule và yêu cầu thành phẩm.
2. Kiểm tra phạm vi máy và cấu hình cấp cốt.
3. Căn chỉnh chiều dài tuốt và vị trí dập.
4. Chạy thử chu trình tuốt, cấp ferrule và dập cốt.
5. Kiểm tra ngoại quan, độ sâu luồn dây và hình dạng mối ép.
6. Kiểm tra lực giữ hoặc lực kéo nếu có tiêu chuẩn.
7. Gửi video hoặc mẫu thành phẩm để khách hàng đánh giá.

Thiết bị liên quan trong quy trình gia công dây

• Máy dập cos tự động cho các ứng dụng terminal cuộn và quy trình tự động khác.
• Máy dập cos bán tự động dùng với nhiều loại cos và khuôn dập.
• Máy kiểm tra lực kéo dùng đánh giá độ bền liên kết giữa dây và đầu cốt.

Dịch vụ kỹ thuật của HSNCO Việt Nam

• Tư vấn cấu hình theo dây và đầu cốt ferrule thực tế.
• Hỗ trợ test mẫu trước khi đặt máy.
• Hướng dẫn lắp đặt, cài đặt và vận hành.
• Hỗ trợ kỹ thuật từ xa hoặc trực tiếp khi cần thiết.
• Cung cấp dao tuốt, khuôn và linh kiện thay thế.
• Hỗ trợ bảo hành, bảo trì và xử lý sự cố.

Câu hỏi thường gặp về máy HS-AF02N

HS-AF02N thực hiện được những công đoạn nào?

Máy thực hiện chu trình tuốt vỏ dây, cấp đầu cốt ferrule và dập cốt sau khi người vận hành đưa dây vào vị trí làm việc.

Máy phù hợp với dây có tiết diện bao nhiêu?

Theo cấu hình tiêu chuẩn, máy phù hợp với dây 0,25–2,5 mm². Khả năng thực tế cần xác nhận bằng mẫu dây và ferrule.

Máy sử dụng cho loại đầu cốt nào?

HS-AF02N được thiết kế cho đầu cốt dạng ống ferrule. Kích thước cốt cần tương thích với tiết diện dây và cấu hình cấp cốt.

Máy có tự động cấp ferrule không?

Có. Máy có hệ thống cấp đầu cốt ferrule tự động vào vị trí dập.

HSNCO có hỗ trợ test mẫu trước khi đặt máy không?

Có. Khách hàng có thể gửi mẫu dây và ferrule để HSNCO chạy thử, quay video và đánh giá thành phẩm.
