Máy Cắt Tuốt Dập Cos Tự Động HS‑T310

Máy cắt tuốt dập cos tự động 3 đầu HS-T310 là hệ thống gia công dây điện tích hợp các công đoạn cấp dây, đo chiều dài, cắt, tuốt và dập terminal trong một quy trình tự động. Máy có khả năng xử lý hai dây khác nhau, thực hiện dập đơn ở hai phía và dập đôi tại một phía bằng cấu hình ba đầu dập.

HS-T310 phù hợp với các nhà máy sản xuất bộ dây wire harness cần giảm nhiều công đoạn rời, hạn chế di chuyển bán thành phẩm và nâng cao khả năng kiểm soát quá trình. Máy xử lý dây 0,15–1,5 mm², hỗ trợ hành trình khuôn OTP 30 mm hoặc 40 mm theo cấu hình thực tế.

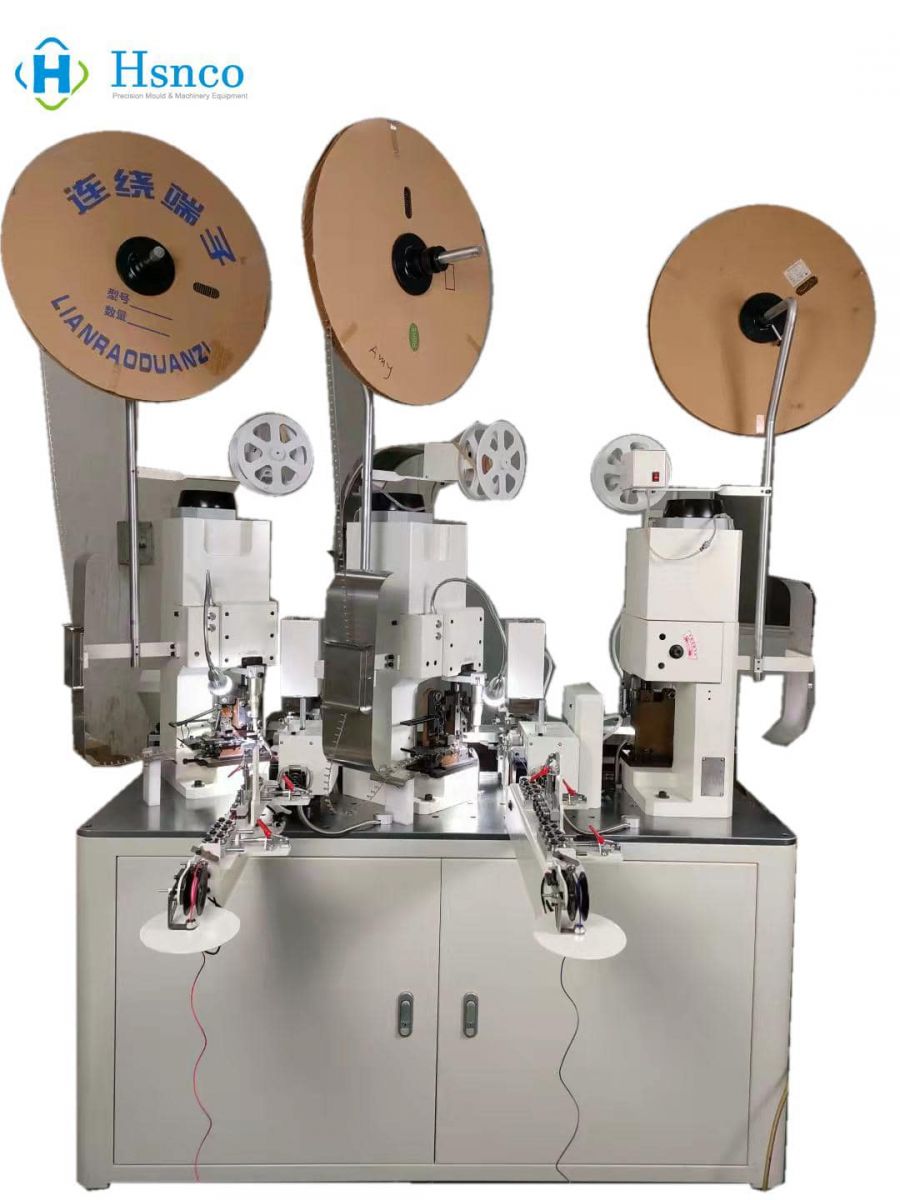

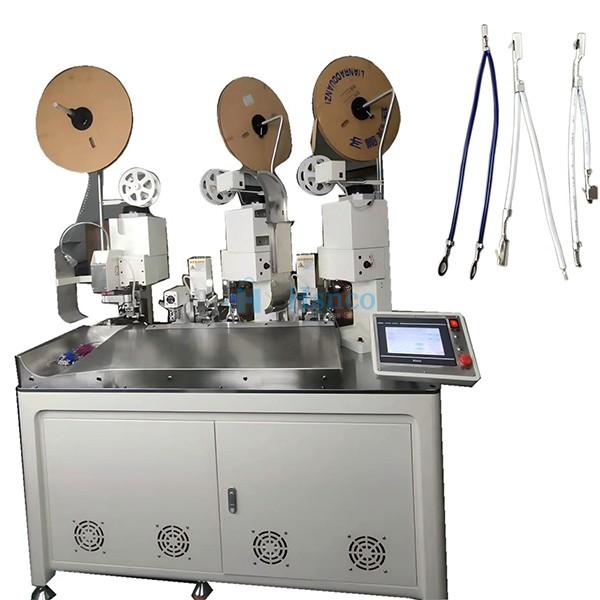

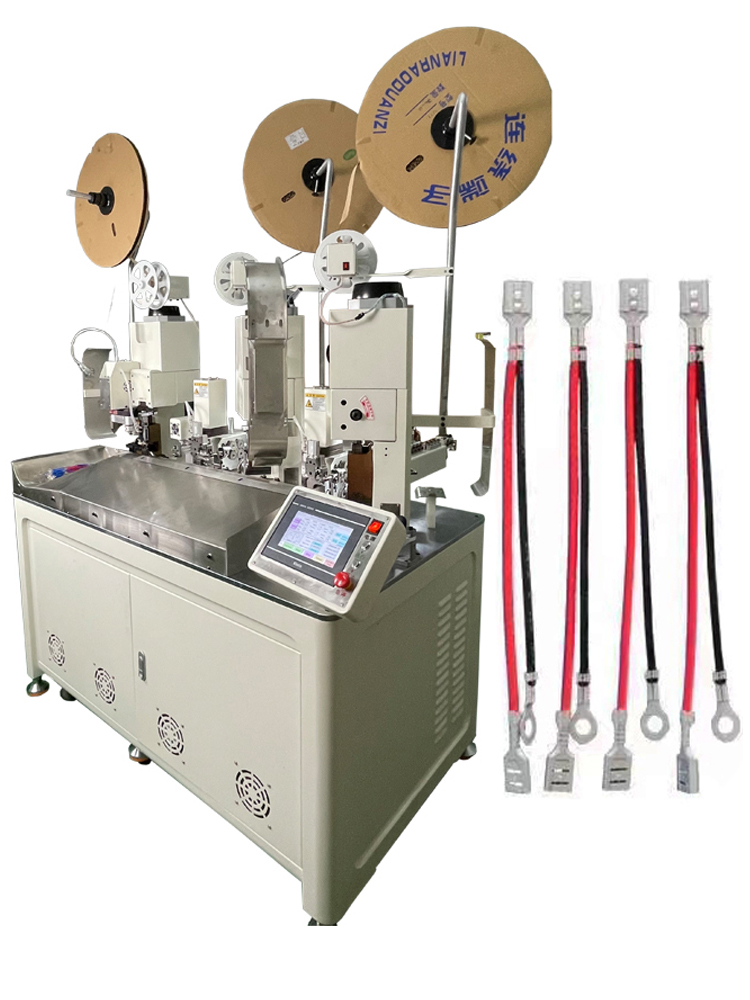

Máy cắt tuốt và dập cos tự động 3 đầu HS-T310

Video máy cắt tuốt dập cos tự động HS-T310

Video giới thiệu quá trình vận hành thực tế của máy HS-T310 với hệ thống cấp dây, cắt, tuốt và ba cụm dập terminal.

Xem video máy HS-T310 trên YouTube

HS-T310 thực hiện được những công đoạn nào?

• Tự động cấp hai dây theo cấu hình sản phẩm.
• Đo và cắt dây theo chiều dài đã cài đặt.
• Tuốt vỏ đầu dây trong phạm vi thông số của máy.
• Dập terminal tại các vị trí được thiết lập.
• Thực hiện dập đơn ở hai phía và dập đôi tại một phía bằng ba đầu dập.
• Thu giấy cuộn terminal trong quá trình vận hành.
• Cắt phế liệu dải terminal sau công đoạn dập.
• Giám sát trạng thái dây, terminal và áp suất khí.
• Cài đặt và theo dõi trạng thái máy trên màn hình cảm ứng.

Điểm nổi bật của máy dập cos tự động 3 đầu HS-T310

Xử lý hai dây khác nhau trên một hệ thống

HS-T310 được thiết kế cho ứng dụng cần gia công hai dây khác nhau trong cùng một sản phẩm. Cấu hình này giúp giảm việc xử lý từng dây bằng các máy riêng rồi chuyển sang công đoạn ghép và dập thủ công.

Ba đầu dập terminal

Ba cụm dập cho phép bố trí quy trình dập đơn tại hai phía và dập đôi tại một phía. Loại terminal, khuôn dập và trình tự gia công cần được xác nhận theo bản vẽ sản phẩm thực tế.

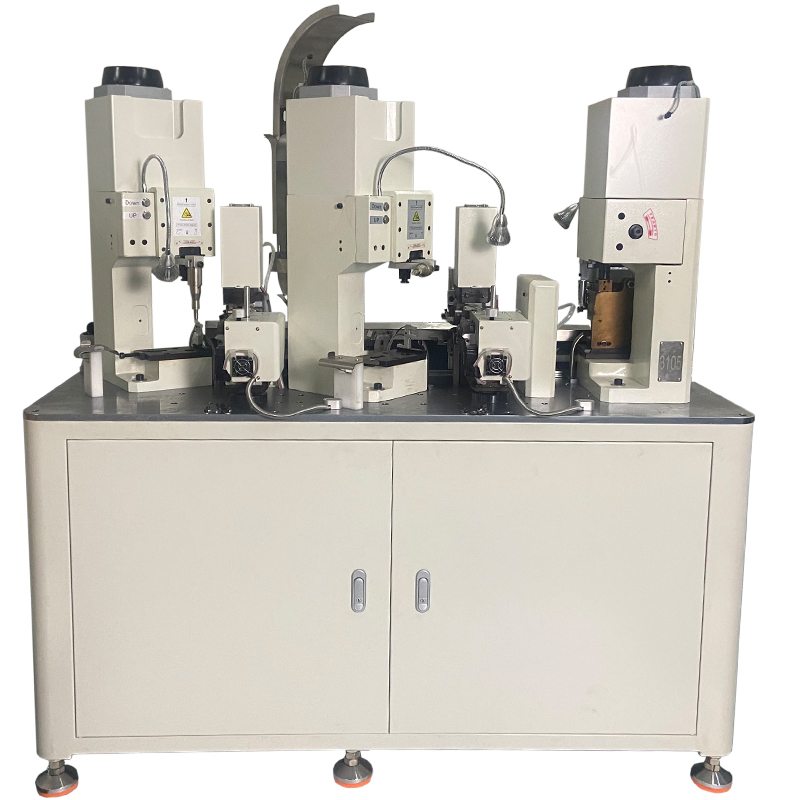

Cấu hình ba đầu dập terminal trên máy HS-T310

Tích hợp nhiều công đoạn

Máy kết hợp cấp dây, đo chiều dài, cắt, tuốt và dập cos trong cùng một chu trình. Việc tích hợp giúp giảm số lượng thiết bị rời và hạn chế thao tác chuyển bán thành phẩm giữa các công đoạn.

Hệ thống cảnh báo phục vụ sản xuất

HS-T310 có cảm biến phát hiện terminal lỏng, cảnh báo áp suất khí thấp, cảnh báo không có dây và dây bị kẹt. Các tính năng này hỗ trợ người vận hành nhận biết bất thường trong quá trình máy hoạt động.

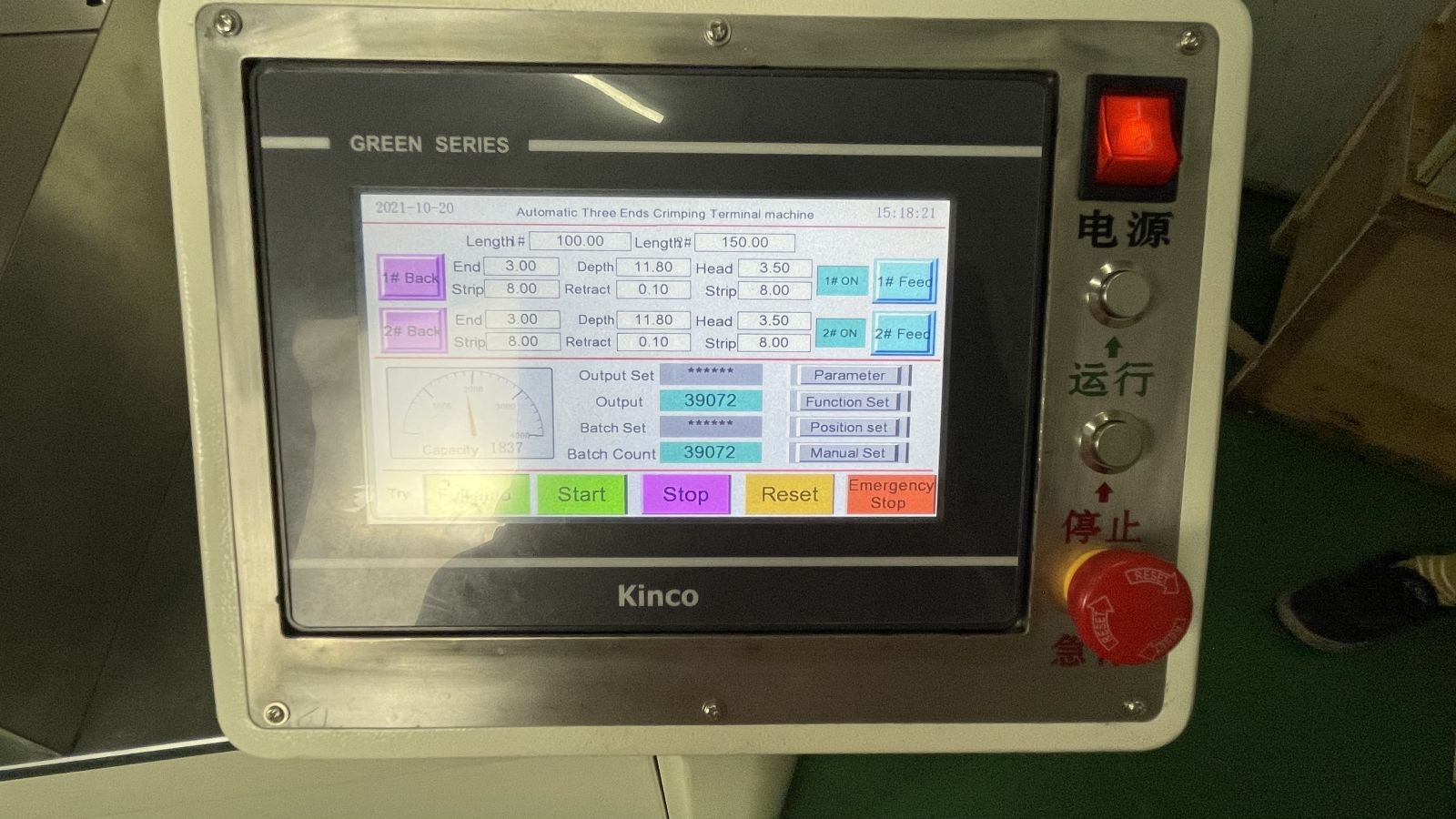

Màn hình cảm ứng dùng để cài đặt và theo dõi trạng thái máy

Thu giấy và xử lý phế liệu terminal

Máy có bộ thu giấy cuộn terminal và bộ cắt phế liệu dải terminal, giúp khu vực dập gọn hơn và thuận tiện khi vận hành liên tục.

Tùy chọn giám sát lực dập CFM

Hệ thống Crimping Force Monitor là cấu hình tùy chọn, dùng để theo dõi biến động lực trong chu trình dập. Việc lựa chọn CFM cần dựa trên tiêu chuẩn chất lượng, terminal, dây và yêu cầu truy xuất của từng dự án.

Nguyên lý hoạt động của máy HS-T310

1. Dây được đưa vào các cụm cấp dây tương ứng.
2. Người vận hành cài đặt chiều dài cắt, chiều dài tuốt và chương trình sản phẩm.
3. Máy tự động cấp và đo chiều dài dây.
4. Dây được cắt và tuốt theo thông số đã thiết lập.
5. Các đầu dây được chuyển đến cụm dập terminal tương ứng.
6. Ba đầu dập thực hiện chu trình theo cấu hình sản phẩm.
7. Thành phẩm được đưa ra ngoài và máy tiếp tục chu trình tiếp theo.

Quy trình chính xác phụ thuộc vào cấu tạo của sản phẩm, loại terminal, chiều dài dây và cách bố trí ba đầu dập. HSNCO sẽ xác nhận phương án sau khi kiểm tra mẫu và bản vẽ.

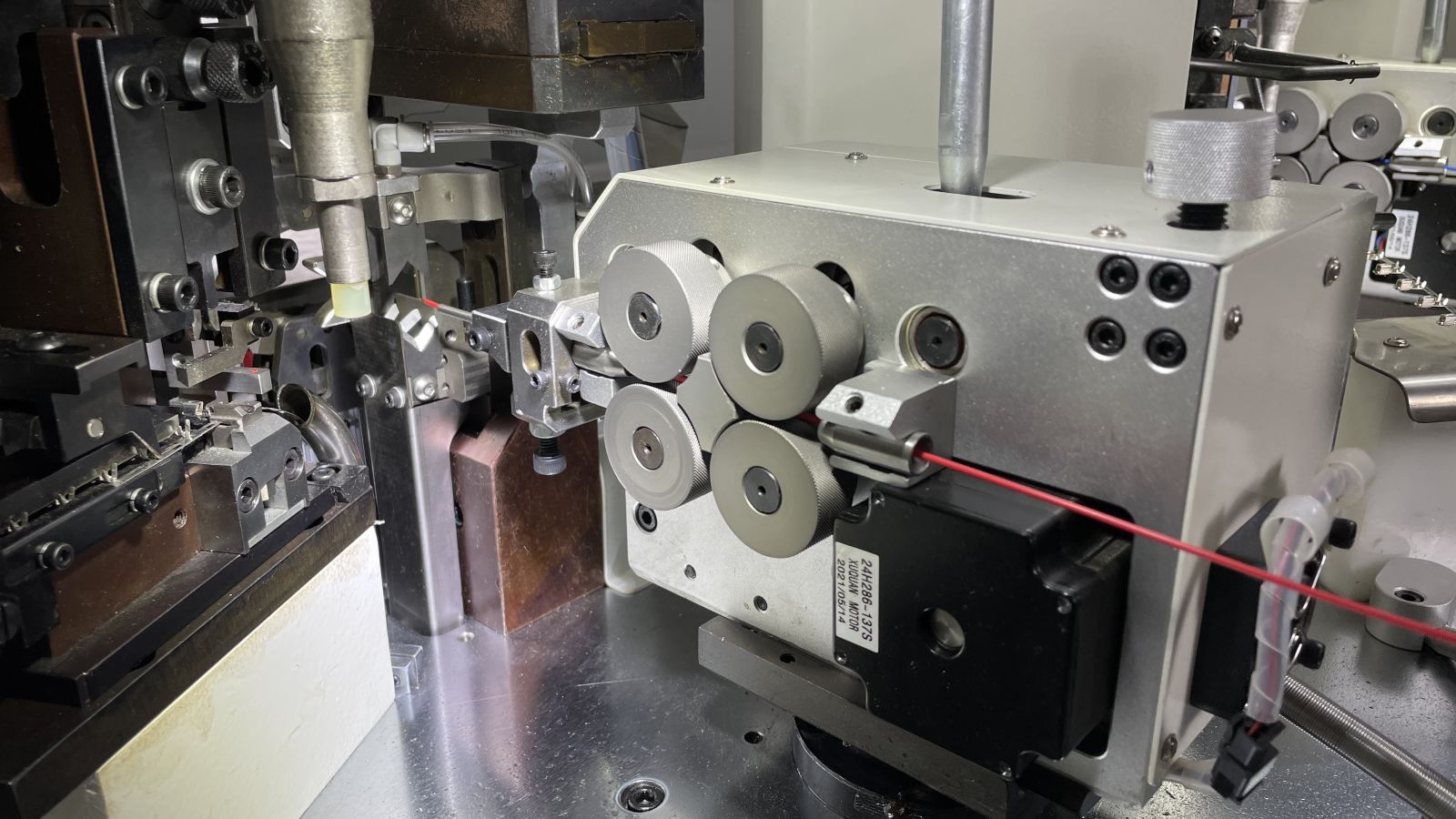

Cụm cấp dây, cắt và tuốt dây điện của máy HS-T310

Thông số kỹ thuật máy HS-T310

Lưu ý: Khả năng gia công thực tế phụ thuộc vào cấu tạo dây, vật liệu vỏ, terminal, bộ khuôn, cách bố trí ba đầu dập và tiêu chuẩn thành phẩm. Thông số cần được xác nhận lại bằng mẫu thực tế trước khi chốt cấu hình.

Ứng dụng của máy cắt tuốt dập cos tự động HS-T310

• Bộ dây điện ô tô và xe máy.
• Dây điện thiết bị gia dụng.
• Dây tín hiệu và dây điều khiển.
• Dây kết nối thiết bị điện – điện tử.
• Bộ dây có hai loại dây và nhiều vị trí dập terminal.
• Sản phẩm wire harness cần sản xuất lặp lại với quy cách ổn định.

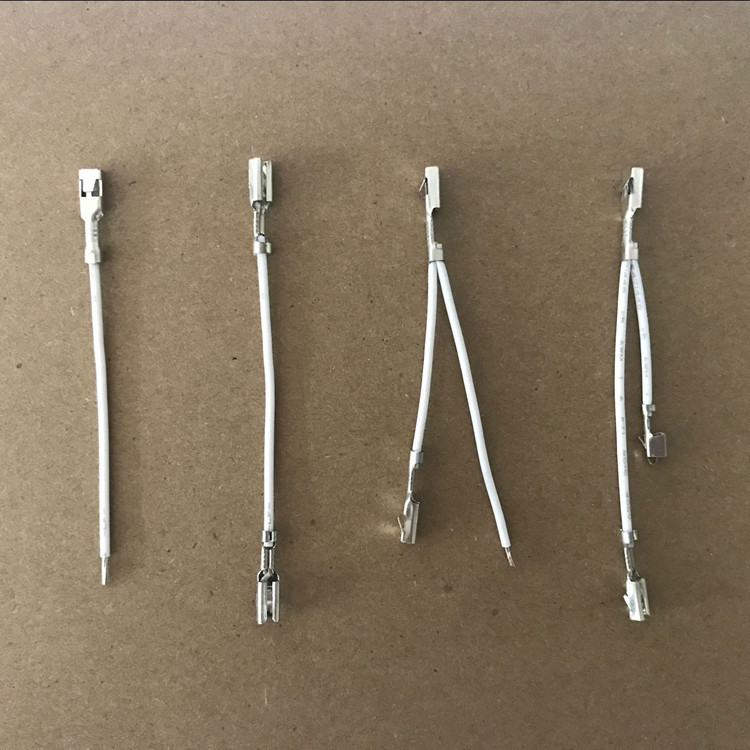

Mẫu dây sau khi cắt, tuốt và dập terminal bằng máy HS-T310

Những thông tin cần cung cấp khi lựa chọn HS-T310

• Bản vẽ hoàn chỉnh của bộ dây.
• Mẫu hai loại dây sử dụng trong sản phẩm.
• Tiết diện, đường kính ngoài và vật liệu vỏ của từng dây.
• Mẫu terminal hoặc mã terminal tại từng vị trí.
• Chiều dài cắt và chiều dài tuốt tại từng đầu dây.
• Tiêu chuẩn chiều cao dập, mặt cắt và lực kéo.
• Yêu cầu hành trình khuôn OTP 30 mm hoặc 40 mm.
• Sản lượng mục tiêu theo giờ, ca hoặc tháng.
• Yêu cầu CFM, truy xuất dữ liệu và kiểm soát chất lượng nếu có.

Quy trình đánh giá và test mẫu

1. Tiếp nhận bản vẽ, dây, terminal và tiêu chuẩn chất lượng.
2. Phân tích trình tự gia công và vị trí của ba đầu dập.
3. Xác nhận khuôn, hành trình OTP và các tùy chọn cần thiết.
4. Thiết lập chương trình và chạy thử trên mẫu thực tế.
5. Kiểm tra chiều dài cắt, chiều dài tuốt, ngoại quan mối dập và lực kéo.
6. Gửi video, mẫu thành phẩm và kết quả đánh giá cho khách hàng.
7. Chốt cấu hình kỹ thuật trước khi sản xuất máy.

Vì sao máy giá trị cao cần test mẫu trước khi đầu tư?

HS-T310 không phải thiết bị lựa chọn chỉ theo tiết diện dây. Hiệu quả của máy phụ thuộc vào toàn bộ cấu trúc sản phẩm, terminal, khuôn, trình tự dập và sản lượng mục tiêu. Việc test mẫu giúp xác nhận khả năng gia công, hạn chế thay đổi cấu hình sau khi sản xuất và tạo cơ sở rõ ràng để nghiệm thu thiết bị.

Dịch vụ kỹ thuật của HSNCO Việt Nam

• Tư vấn giải pháp theo bản vẽ và sản lượng thực tế.
• Hỗ trợ test mẫu dây và terminal trước khi đặt máy.
• Phối hợp thiết kế hoặc lựa chọn khuôn dập terminal.
• Hướng dẫn lắp đặt, cài đặt và vận hành.
• Hỗ trợ kỹ thuật từ xa hoặc trực tiếp khi cần thiết.
• Cung cấp linh kiện, khuôn và vật tư thay thế lâu dài.
• Hỗ trợ bảo hành, bảo trì và xử lý sự cố.

Thiết bị liên quan trong quy trình gia công dây điện

• Máy dập cos tự động cho các sản phẩm cần cắt, tuốt và dập terminal theo cấu hình khác.
• Khuôn dập cos được lựa chọn hoặc gia công theo terminal, dây và hành trình máy.
• Máy cắt tuốt dây điện phù hợp với công đoạn chuẩn bị dây độc lập.

Câu hỏi thường gặp về máy HS-T310

HS-T310 có những chức năng nào?

Máy tự động cấp dây, đo chiều dài, cắt, tuốt và dập terminal bằng cấu hình ba đầu dập.

Máy xử lý được phạm vi dây nào?

Theo cấu hình tiêu chuẩn, HS-T310 xử lý dây 0,15–1,5 mm². Khả năng thực tế cần xác nhận theo cấu tạo dây và terminal.

Ba đầu dập được sử dụng như thế nào?

Máy được thiết kế cho ứng dụng dập đơn tại hai phía và dập đôi tại một phía. Cách bố trí cụ thể được xác nhận theo bản vẽ sản phẩm.

Máy sử dụng khuôn hành trình 30 mm hay 40 mm?

HS-T310 hỗ trợ cấu hình hành trình OTP 30 mm hoặc 40 mm. Khách hàng cần cung cấp terminal, khuôn hoặc yêu cầu kỹ thuật để lựa chọn đúng phiên bản.

Máy có hệ thống giám sát lực dập CFM không?

CFM là tùy chọn. Cấu hình này được lựa chọn theo tiêu chuẩn kiểm soát chất lượng của dự án.

HSNCO có hỗ trợ test mẫu trước khi đặt máy không?

Có. HSNCO hỗ trợ kiểm tra bản vẽ, dây, terminal, khuôn, chạy thử và gửi video hoặc mẫu thành phẩm trước khi xác nhận cấu hình.
